三維調整機
瀏覽：7666次

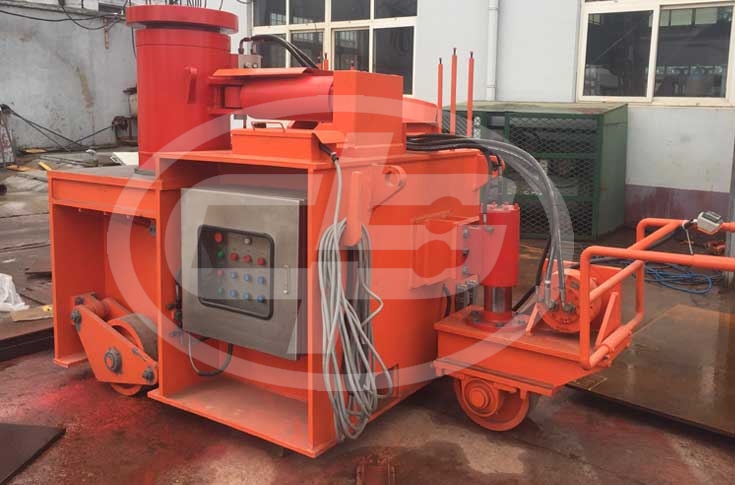

三維調整機，又稱頂升機。

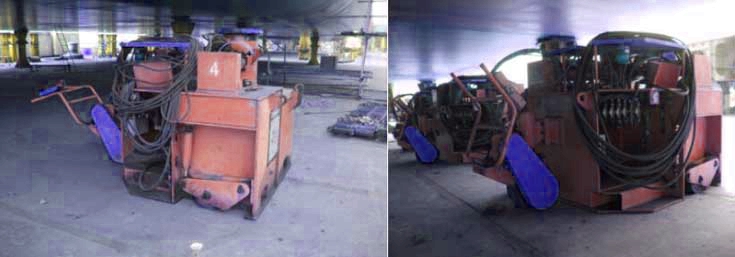

該設備是為造船業的船體合攏而設計的專用設備，替代了傳統工藝中龍門吊機，大大提高了船體各分段之間定位精度及制造效率，減少了工作場地，促進造船業的迅猛發展。
|
型號 |
單臺承載能力 （t） |
垂直方向調整范圍 （mm） |
水平方向調整范圍 （mm） |
外形尺寸 長x寬x高 |
|
SWTZJ-100 |
100 |
300 |
250 |
2800x1500x1600 |
|
SWTZJ-200 |
200 |
300 |
250 |
3000x1700x1700 |
|
SWTZJ-300 |
300 |
300 |
250 |
3200x1800x1700 |
|
SWTZJ-400 |
400 |
300 |
250 |
3500x1900x1700 |
|
SWTZJ-500 |
500 |
300 |
250 |
3600x1900x1800 |
①集“機電液”一體化設計，使用和操作方便；通過設備標配的線控手柄可完成分段調整全部動作，線控手柄具備連續操作和點動操作特點，也可選配遙控手柄實現1～4臺設備聯動操作；
②船體分段可以在三個維度，六個方向進行調整并精確定位；
③設備自帶液壓馬達行走功能，行走輪的液壓升降，前后驅動均由設置在行走手柄上的按鍵控制，單人可輕松實現設備的行走和就位，同時設置有吊點和鏟齒孔方便門吊和叉車運輸；
④本設備體積小、重量輕、回轉半徑小；
⑤設備在承載時，憑借“液壓鎖”進行時刻的安全保護；
⑥持續不斷地主動收集多家大中型船廠的多年使用反饋，在設備的操作性，防護性和易用性上進行了不間斷的改良設計，設備品質獲船廠客戶一致肯定。
